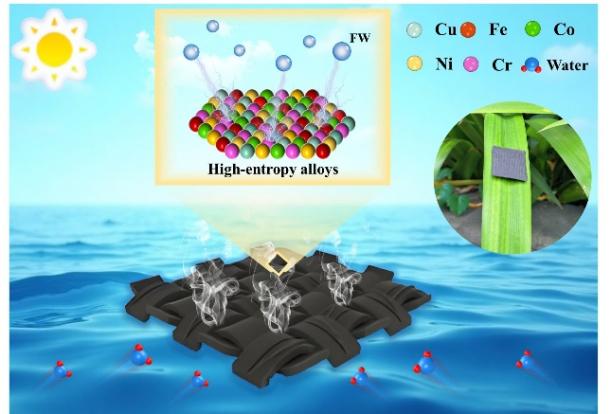

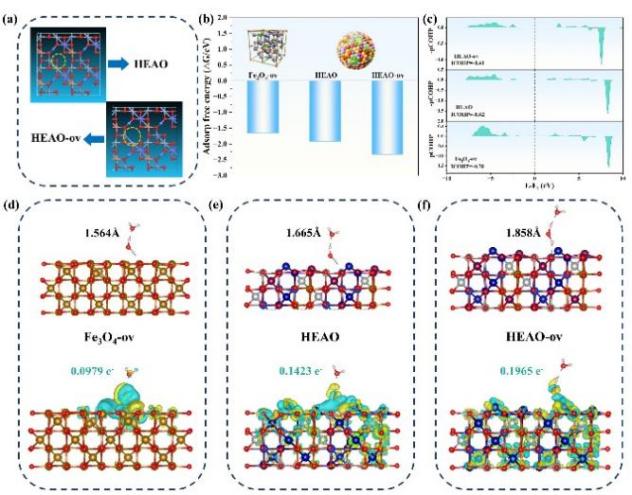

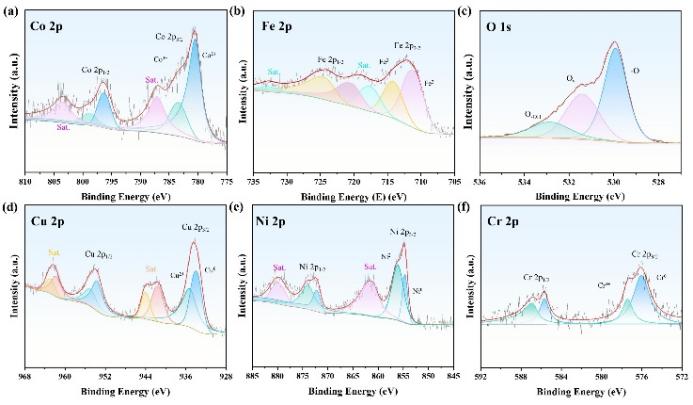

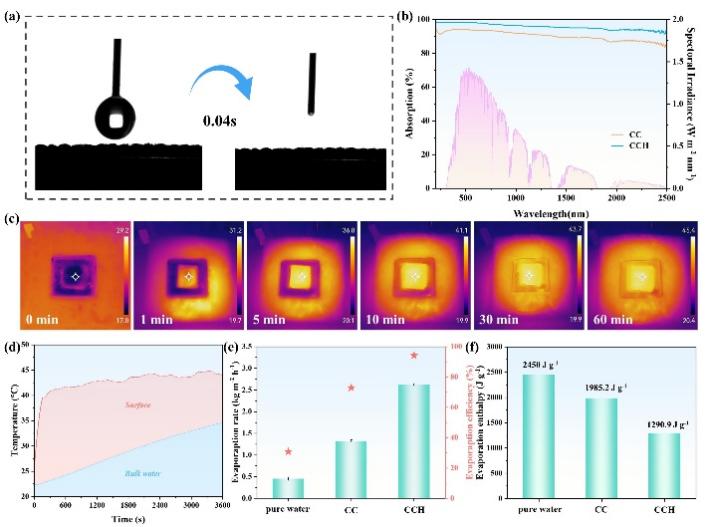

针对太阳能界面蒸发中水汽化焓过高的核心限制，我院王红兵研究员及李小可副教授提出了一种利用高熵合金氧化物(HEAO)独特性质的转换策略。该工作通过闪蒸焦耳热技术在碳布基底上实现了单相 (FeCoNiCuCr)3O4 HEAO纳米颗粒的均匀合成。研究的核心创新在于发现HEAO功能层构建了一个独特的“亲水-电子”双重性质表面。通过多价金属位点和氧空位的协同效应，该表面能主动重构界面水分子的氢键网络。这种捕获-活化机制使其蒸发焓显著降低至1290.9 J·g⁻¹，相比纯水降低了近50%。得益于较低的蒸发焓，该复合蒸发器 (CCH) 在一个标准太阳辐射下实现了2.627 kg·m-2·h-1的蒸发速率。此外，结合XPS分析与密度泛函理论 (DFT) 计算，从原子和电子层面揭示了HEAO表面如何通过几何效应和电子转移削弱水分子O-H键的机制。在实际应用测试中，CCH展现出卓越的耐盐性，不仅能处理高盐度卤水，还能在pH=3-11的宽范围内保持稳定，产水水质符合WHO饮用水标准。该工作不仅为高效太阳能海水淡化提供了先进的材料解决方案，也为设计全新的界面蒸发器提供了新的理论视角。相关工作发表在自然指数期刊 Water Research (IF=12.4)上。

　　该工作得到国家自然基金(52406068)支持。

文章链接地址：https://www.sciencedirect.com/science/article/pii/S0043135425021694?via%3Dihub
